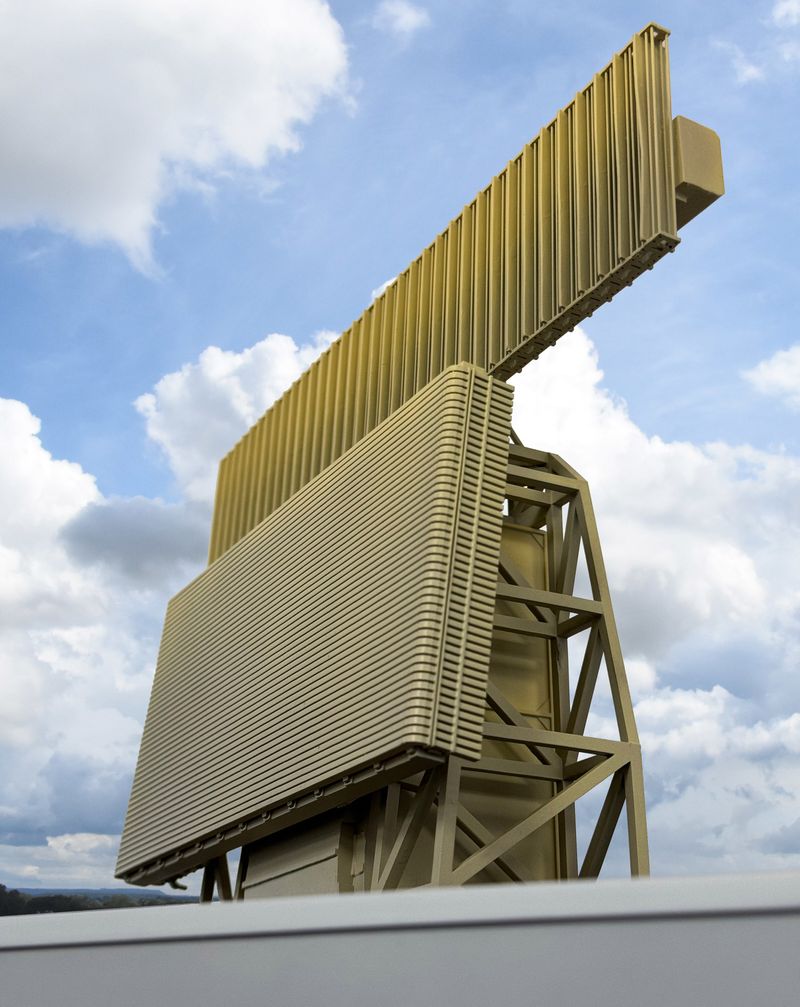

RL–3000
3D RADAR PRO SLEDOVÁNÍ VZDUŠNÉHO PROSTORU S DLOUHÝM DOSAHEM
ELDIS RL-3000 je plně softwarově definovaný 3D radar dlouhého dosahu, který poskytuje trojrozměrné informace pro sledování. Tyto informace jsou poskytovány systému s komplexním situačním přehledem o vzdušné situaci. RL-3000 detekuje všechny hrozby v deklarovaném dosahu detekce.
Radar je určen pro nepřetržité monitorování vzdušného prostoru. Detekuje a klasifikuje jednotlivé typy objektů s různým RCS (Radar Cross Section) v širokém rozsahu rychlostí.
Systém využívá nejnovější technologii zpracování využívající výkonnou architekturu fail soft a pokročilé detekční a extrakční algoritmy. Proto je schopen zpracovávat velké množství dat a adaptivně potlačovat nejen pozemní, ale také rušení od moře.
Radar lze rozšířit o systém MSSR, který je vybaven plnou schopností dotazování v režimu S, nebo o schopnost dotazování IFF (Identification Friend or Foe).
Klíčové vlastnosti
- Pokročilý polovodičový 3D snímač PSR s možností rozšíření snímače MSSR
- Anténa AESA využívající skládané paprsky ve výšce
- Technologie GaN
- Plně digitální radar integrující moduly T/R s digitální distribucí a zpracováním signálu
- Výstupní špičkový výkon: 70 kW pro PSR
- Softwarově definovaný radar (SDR) využívající vysoce modulární architekturu
- Programovatelné provozní režimy
- Diagnostika BITE až do úrovně LRU
- Automatický systém místní a dálkové diagnostiky a řízení (volitelně ruční ovládání v bojovém režimu)
- Šířka pracovního pásma od 2,9 do 3,1 GHz
- Frekvenční agilita
- Elektronický čítač - měřicí čítač (ECCM)
- Automatická/ruční volba provozní frekvence, vysílaného tvaru vlny a EMCON
| > 99% |
| > 3 500 hodin |
| < 45 min. |
| 60 hodin / rok |
- Standardní datové výstupy v systému ASTERIX Cat 048/034
- Výstup dat o počasí v ASTERIX Cat 008/009
- Samostatná instalace
- Samostatná instalace rozšířená o systém MSSR (nebo systém IFF) a systém ELDIS GCI (ERDIS)
- Jednoduchá integrace do národní sítě pro dohled nad vzdušným prostorem
- Integrace a přizpůsobení se stávajícím vnitrostátním systémům velení a řízení
Základní parametry
| Pracovní frekvence: | Pásmo S (pásmo NATO E/F) |
| Přístrojový dosah: | 240NM |
| Výška detekce podle přístrojů: | až 100 000 stop |
| Výškové pokrytí: | 25° |
| Obnovovací frekvence: | volitelná (od 6 do 10 sekund) |
