RL–2000
PRIMÁRNÍ PŘEHLEDOVÝ RADAR
RL–2000 je primární přehledový radar určený pro koncovou řízenou oblast letiště (TMA). Radar splňuje nebo překračuje standardy EUROCONTROL a ICAO. RL–2000 se vyznačuje plně polovodičovou vysoce modulární konfigurací, s vysokým podílem digitalizace systému, zabezpečeným systémem proti selhání a nízkými náklady na životní cyklus. Radar je určen pro použití v nepřetržitém provozu, údržba i případné opravy probíhají bez nutnosti přerušení činnosti radaru. Standardní konfigurace RL-2000 je čtyřfrekvenční a zahrnuje meteo kanál. Radar je možné doplnit monopulzním sekundárním přehledovým radarem MSSR-1.
Klíčové vlastnosti

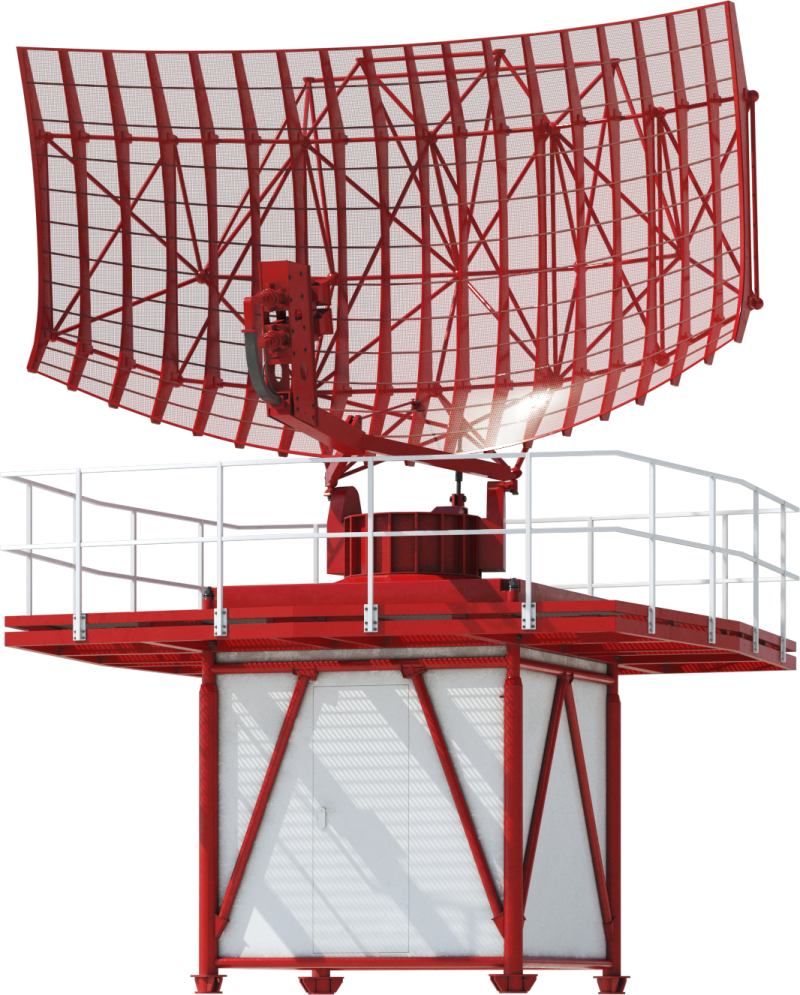

Anténa vytváří kosekansový vysílací vzor s účinným potlačením odrazů od země, a zároveň vynikajícím pokrytí ve vyšších nadmořských výškách.
Anténa je vybavena lineární, kruhovou respektive eliptickou polarizací.
Anténa je vybavena lineární, kruhovou respektive eliptickou polarizací.
Vysílač radarového systému je plně modulární, vzduchem chlazený. Vysílač pracuje ve frekvenčním pásmu S. Pro vysílání krátkých a dlouhých pulsů se uplatňuje frekvenční diverzita, která je zajištěna čtyřmi vysílacími frekvencemi. Vysílač je k dispozici ve dvou verzích - 14 kW nebo 25 kW, složených ze 16 nebo resp. 32 nezávislých modulů. Vysílač zajišťuje minimální detekční rozsah 60 NM nebo 80 NM.
Přijímač radaru je typu superheterodyn s dvojitým frekvenčním směšováním. Vysokého dynamického rozsahu je dosaženo přímou A/D konverzí mezifrekvenčního signálu. Přijímač zahrnuje automatickou digitální kontrolou zisku a jeho kalibrací. Interní Diagnostika BITE přijímače měří výkonové parametry radaru včetně hodnot šumu.
Signalový procesor je založen na 64bitových procesorech s vysokým výpočetním výkonem. Adaptivní filtr CFAR je součástí signálového zpracování jak pro detekci cílů tak pro detekci oblačnosti. Proces extrakce zahrnuje přesné určení polohy jednotlivých cílů a jejich charakteristiky používané při dalším zpracování a zobrazení.
Každé systémové zařízení nebo jednotka je vybavena nezávislou interní diagnostikou BITE, která provádí monitorování stavu a automatické přepínání na záložní kanál v případě poruchy. LCMS (Local) je umístěn přímo na radarovém stanovišti, RCMS (Remote) může být umístěn ve vzdálené technické místnosti v řídící věži (TWR). CMS nepřetržitě monitoruje stav a výkon radaru a umožňuje oprávněným pracovníkům dálkově sledovat stav a upravovat konfiguraci a parametry radaru. CMS obsahuje uživatelsky přívětivé grafické rozhraní, které se používá pro prezentaci stavu a parametrů jednotlivých modulů.
Základní parametry
- RL-2000 je polovodičový přehledový radar pracující v pásmu S
- RL-2000 se vyrábí ve dvou verzích s minimálním dosahem 60 a 80 NM
- Radar je vybaven lineární a kruhovou polarizací
- RL-2000 disponuje vynikající schopností detekce zajištěnou frekvenční diverzitou pomocí až čtyř frekvencí a kompresním poměrem dlouhých impulzů
